Refine On (Hebei) Electric Power Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev 5kva/100kv frekvenčnih izmeničnih hipot testerjev na Kitajskem. Če boste na debelo prodajali trpežne 5kva/100kv frekvence AC hipot tester, dobrodošli, da dobite ponudbo iz naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.
NR810D 5kVA/100kv frekvenčni preizkuševalnik hipopotencialnih napetosti AC je specializiran preskusni transformator, zasnovan za preizkušanje visokih-potencialov AC in DC. Uporablja napredno več-oljno{6}}kanalno izolacijsko zasnovo z "učinkom razdalje" in integriran rezervoar za olje znotraj ohišja za izboljšanje celovitosti izolacije, odpravo tradicionalnih težav z uhajanjem olja in zagotavljanje zanesljivega visoko-napetostnega varnostnega testiranja.
Specifikacije izdelka
Poročilo o-tovarniškem pregledu izdelka
|
Model: 100-5 ŠT.: 251024 |
|
|
Rezultat detekcije |
|
|
Vhodna napetost: 200V |
Vhodni tok: 25A |
|
Izhodna napetost: AC: 0-100KV DC:0-140KV |
Izhodni tok: 50mA |
|
Izolacijska upornost (2500V GEU meter) |
|
|
Visokotlačni -tla: 2500 Ω |
Instrument-ozemljitev: 2500 Ω |
|
Nizek tlak- -zemlja: 2500 MΩ |
|
|
Zaznavanje spremenljivega razmerja |
|
|
Visokonapetostni-instrument: 1000:1 |
Visokotlak-nizek tlak: 500:1 |
|
Brez{0}}obremenitveni test |
|
|
Vhodna napetost: 200V |
Izhodna napetost: AC: 0-100KV DC:0-140KV |
|
Tok brez{0}}obremenitve: 0,9 A |
|
|
Preizkus-kratkega stika |
|
|
Vhodni tok: 25A |
Izhodna napetost: 18V |
|
Impedanca napetosti: 9% |
|
|
Zaključek: Tovarna kvalificiranih dovoljenj |
|
Dodatek: Merilnik za nastavitev toka DL-32
|
Diplomiranion Specifikacije |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
|
30/5A |
15 |
18 |
21 |
24 |
27 |
30 |
|
40/5A |
20 |
24 |
28 |
32 |
36 |
40 |
|
50/5A |
25 |
30 |
35 |
40 |
45 |
50 |
|
60/5A |
30 |
36 |
42 |
48 |
54 |
60 |
|
75/5A |
37.5 |
45 |
52.5 |
60 |
67.5 |
75 |
|
100/5A |
50 |
60 |
70 |
80 |
90 |
100 |
|
125/5A |
62.5 |
75 |
87.5 |
100 |
112.5 |
125 |
|
150/5A |
75 |
90 |
105 |
120 |
135 |
150 |
|
200/5A |
100 |
120 |
140 |
160 |
180 |
200 |
|
250/5A |
125 |
150 |
175 |
200 |
225 |
250 |
|
300/5A |
150 |
180 |
210 |
240 |
270 |
300 |
Prednosti izdelka
- Strukturna zasnova-odporna proti puščanju:Rešuje težavo puščanja olja pri ekspanziji, ki je pogosta pri tradicionalnih transformatorjih serije TDM z integracijo rezervoarja za olje neposredno v visoko-napetostno ohišje.
- Izboljšana izolacija in kompaktna velikost:Uporablja več{0}}nivojsko izolacijo, ki temelji na principu "učinka razdalje", kar bistveno izboljša dielektrično trdnost, hkrati pa zmanjša skupno prostornino in težo.
- Odprava notranje razelektritve:Uporablja kovinske fiksne kable in tlačne vpenjalne mehanizme za preprečevanje delne razelektritve in zagotavljanje stabilne visoko{0}}napetostne izhodne napetosti.
Scenariji uporabe
- Preizkušanje vzdržljive napetosti napajalne opreme: Uporablja se za izvajanje visoko{0}}potencialnih preizkusov AC ali DC na napajalnih kablih, stikalnih napravah in transformatorjih za preverjanje celovitosti izolacije v skladu z industrijskimi varnostnimi standardi.
- Preverjanje dielektričnosti električnih komponent: Primerno za preizkušanje prebojne napetosti in uhajalnega toka izolatorjev, puš in drugih visoko{0}}napetostnih komponent pri nadzoru kakovosti proizvodnje.
- Laboratorijske visoko{0}}napetostne raziskave: idealno za raziskovalne ustanove in laboratorije za testiranje, ki potrebujejo stabilen in prenosen vir napajanja 100 kV AC/140 kV DC za eksperimentalne nastavitve.
Izbirna tabela

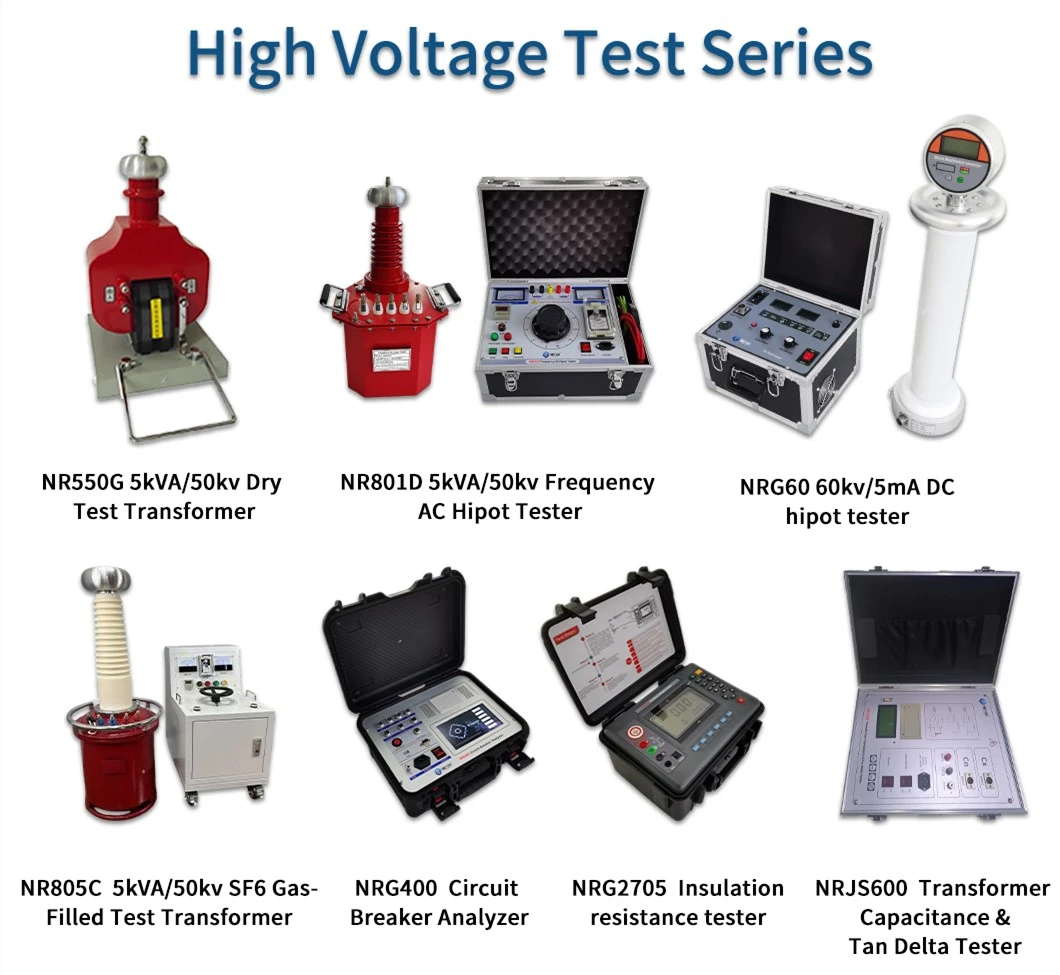

Sorodni izdelki
Tovarniška razstava
Pogosto zastavljena vprašanja (FAQ)
V: Kakšno največjo enosmerno napetost 5 kVA/100 kv lahko ustvari AC Hipot Tester in kateri posebni varnostni ukrepi so potrebni za delovanje z enosmernim tokom?
A: Ta enota ustvari do 140kV DC. Med preskušanjem enosmernega toka morate zrahljati in izolirati kratko{2}}palico (D) znotraj visoko-napetostnega ohišja ter dodati zunanji tokovni-omejevalni upor in filtrirni kondenzator, da preprečite poškodbe notranjega silicijevega sklopa.
V: Kakšne so specifične vrednosti izolacijskega upora, ki jih ta enota izpolnjuje glede na poročilo o tovarniškem pregledu?
O: Glede na poročilo o tovarniškem preskusu z megaommetrom 2500 V je izolacijska upornost 2500 MΩ za visoko napetost-do-ozemljitev, instrument-za-ozemljitev in nizko napetost-do-Gro.
